TỔNG QUAN VỀ DỰ ÁN
Khu vực xây dựng nhà máy nước thuộc phường Hưng Đạo, quận Dương Kinh, TP. Hải Phòng. Xây dựng các hạng mục công trình trên diện tích khu đất 6,7 ha. 22 km ống truyền dẫn khu vực Đồ Sơn, Hải An, Núi Đối, đường 401 và khu vực Dương Kinh.
Nước được bơm từ nguồn nước sông Đa Độ vào hồ lắng sơ bộ, sau đó được đưa lên bể trộn, bể phản cơ khí, bể lắng Lamen, bể lọc nhanh kiểu AQUAZUR-V, khử trùng bằng clo và vào bể chứa 5000m3. Từ bể chứa nước được bơm vào mạng lưới truyền dẫn và phân phối.
Phương án thiết kế tuân thủ định hướng Quy hoạch phát triển chung thành phố Hải Phòng đến năm 2025, và tầm nhìn đến năm 2050, và quy hoạch cấp nước đến năm 2020. Theo quy hoạch Nhà máy nước cấp nước Hưng Đạo đến năm 2050 là 200.000m3/ngày.
Thiết kế phần điện, điều khiển bao gồm các hạng mục công việc sau :
Cấu hình SCADA dự án nhà máy nước Hưng Đạo.
- Cấu hình hệ thống SCADA theo chuẩn truyền thông Profinet mạng tree
- Cấu hình hệ thống SCADA theo giải pháp của siemens từ thiết bị điều khiển, thiết bị trường, thiết bị giám sát và phần mềm.
- Hệ thống điều khiển thông qua trung tâm, các trạm remote chỉ là điểm thu thập thông tin đưa về cho CPU trung tâm
- Hệ thống trung tâm phụ trách điều khiển hoạt động theo công nghệ ngành nước
- Toàn bộ hệ thống được chạy tự động từ khâu bơm nước thô đến đưa nước ra ngoài mạng lưới
- Hệ thống mạng Profinet/Cáp quang xử dụng giải pháp switch công nghiệp của siemens SCALANCE
- Hệ thống điều khiển trung tâm sử dụng giải pháp máy tính công nghiệp IPC và hệ thống phần mềm giám sát Wincc Professional với 1 máy server và 4 máy client
- Hệ thống phần mềm thiết kế và lập trình TIA Portal và Wincc Professional
- Hệ thống thiết bị điều khiển sử dụng hệ thống bộ điều khiển S7 1500 và các bộ remote ET200MP
- Hệ thống giám sát chất lượng điện sử dụng các đồng hồ giám sát PAC3200
- Hệ thống thiết bị trường – Biến tần : G120P chuyên dụng cho bơm, quạt
- Hệ thống HMI cảm ứng mang lại độ bền bỉ và độ tin cậy cho hệ thống

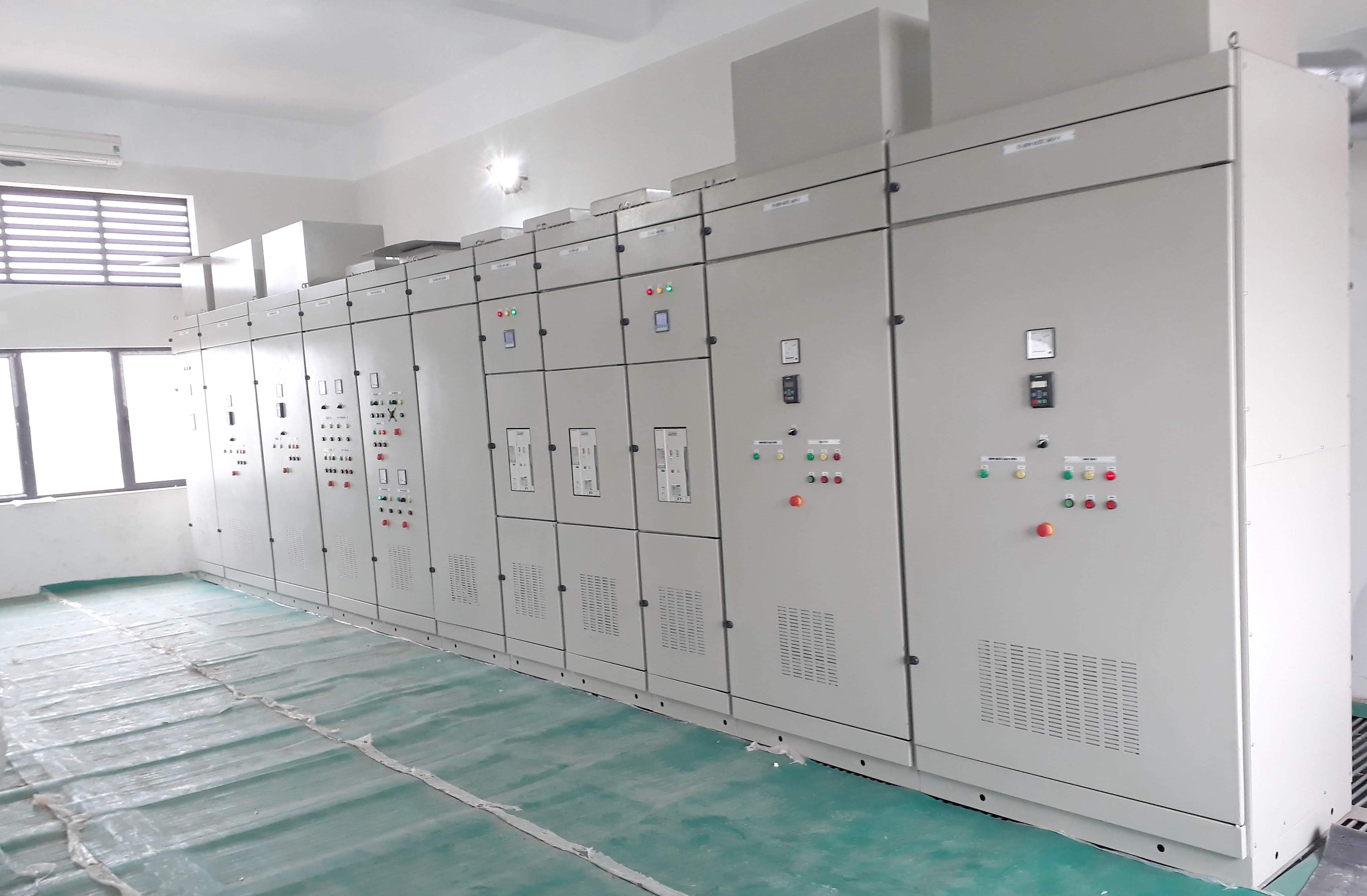

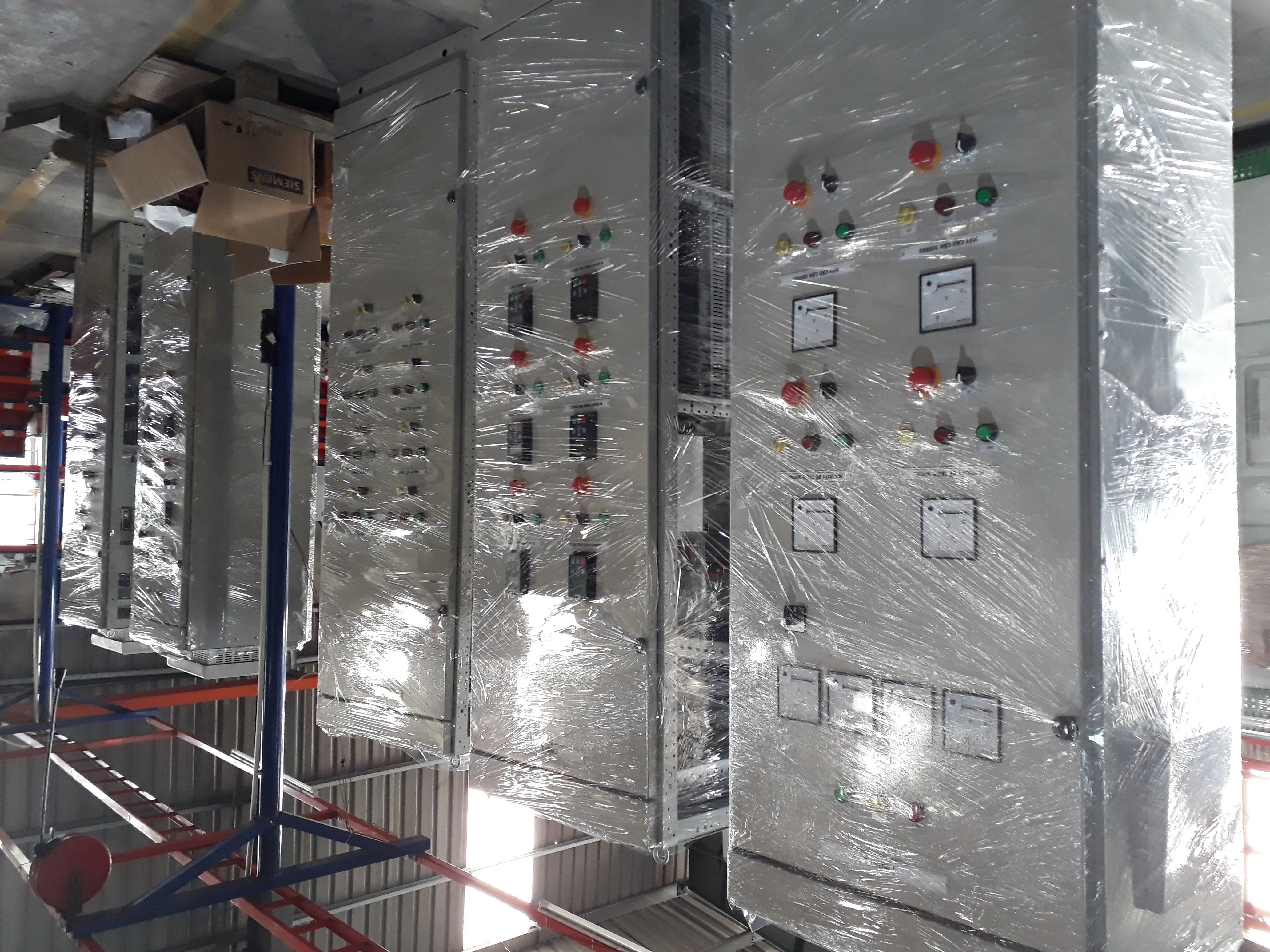

Hệ thống tủ điện được chia theo các chức năng và khu vực rõ ràng
- Hệ thống tủ điện phân phối .
- Hệ thống tủ điện điều khiển, bàn điều khiển.
- Hệ thống tủ điện PLC.
- Hệ thống tủ điện tại chỗ.
Hệ thống tủ điện có kích thước, cấp độ bảo vệ và mỹ quan phù hợp với đặc điểm vị trí lắp đặt theo từng khu vực.
- Hệ thống tủ điện phân phối: Là nơi tiếp nhận trực tiếp từ nguồn lưới và chia ra các AT nhánh để cấp điện cho thiết bị, các khu vực, hệ thống điều khiển, chiếu sáng.
-Hệ thống tủ điện điều khiển, bàn điều khiển: Là hệ thống tủ điện chứa các thiết bị đo lường, bảo vệ, các thiết bị thực hiện chức năng điều khiển logic như đèn báo, nút nhấn, relay,.. để điều khiển hệ thống tải (bơm, quạt, máy nén khí,..)
-Hệ thống tủ PLC: là nơi trung gian giao tiếp giữa hệ thống thiết bị điều khiển, tải động lực với hệ thống xử lý trung tâm.
-Hệ thống tủ điện tại chỗ: Là các tủ điện có chức năng điều khiển tải trực tiếp tại vị trí lắp đặt tải, phục vụ cho quá trình chạy thử, sửa chữa và bảo dưỡng cũng như các vấn đề sự cố tại hiện trường
- Các thiết bị sử dụng trong hệ thống tủ điện
- Các bộ remote IO của siemens phục vụ cho việc thu thập và truyền dữ liệu về trạm xử lý
- Hệ thống giám sát chất lượng điện sử dụng các đồng hồ giám sát PAC3200
- Hệ thống HMI cảm ứng mang lại độ bền bỉ và độ tin cậy cho hệ thống
- Hệ thống thiết bị trường – Biến tần : G120P chuyên dụng cho bơm, quạt.
- Khởi động mềm hiệu suất lớn của Siemens cho máy gió
-Các thiết bị đóng cắt MCB, MCCB, Contactor,.. sử dụng của hãng mitsubishi
-Các thiết bị phụ trợ điều khiển và bảo vệ, đo lường sử dụng các hãng như idec, chint, schneider,…
